MR(Mini)精密微型线性导轨系列

产品说明

IRSO台湾飞梭 MR系列线性滑轨,包含MRN标准型系列、MRW宽幅型系列等产品。

产品型号

产品特性

长效自润滑

耐久性能

高精度

低噪音

交货期短

性价比高

强固设计

综合刚性获得提升

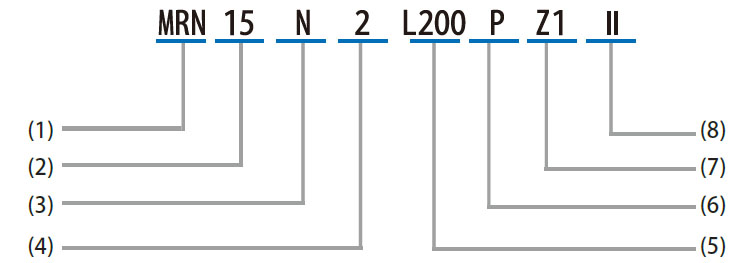

命名规则

命名规则

(1)公称型号 Specification Number

(2)滑块形式 Type code

H:高组装

S:低组装

(3)尺寸编号 Size

15、20、25、30、35、45

(4)法兰形式 Flange type

A:有法兰螺纹型

B:无法兰螺纹型

(5)单支滑轨滑块数 Block no.per rail

(6)滑轨长度 Rail length

(7)精度等级 Precision

N:普通级

H:高级

P:精密级

SP:超精密级

UP:超高精密级

(8)单支滑轨滑块数 Block no.per rail

ZF:微间隙(0)

Z0:零间隙(0)

Z1:轻预压(0~0.02C)

Z2:中预压(0.02~0.05C)

Z3:重预压(0.05~0.07C)

(9)单支滑轨滑块数 Block no.per rail

精度等级的选用(参考)

1 确认组合高(H) 高组装 低组装
2 确认组合宽(W) 有法兰 无法兰
3 确认滑块长度(L) 标准型 短型 加长型
4 滑块安装孔数及极距(B×C) 标准
5 精度选择 参照下表
6 单轴滑块数量 请参考设备实际需求
7 滑轨安装端距确认 (E)
8 滑轨安装孔距确认 (P)



附表:精度选用示例表

N级(普通级)/H级(高级)/P级(精密级)/SP级(超精密级)/UP级(超高精密级)共五个等级。

类别 设备类型 精度选择
N H P SP UP
FA




机械手臂
直角坐标机器人
多工位工作站
XY-Table
视觉检测
线性滑台
测量设备
夹治具
自动清洗
包装设备


钢印机
喷绘设备
绕线机
医疗仪器
镭射雕刻
弯管机
射出成型机
震动测试
镭射打标机
木工雕刻机
EVA成型机
鞋机
切纸机
印刷机


加工中心
车床
铣床
镗床
坐标镗床
磨床
放电加工机
冲击压机
镭射加工机
木工机
NC锁床
攻牙中心
ATC
线切割机
SMT

点胶
贴片
AOI




线接合器
探测器
电子部件插入机
印刷电路板开孔机



PBC锁孔机
研磨设备
抛光设备
